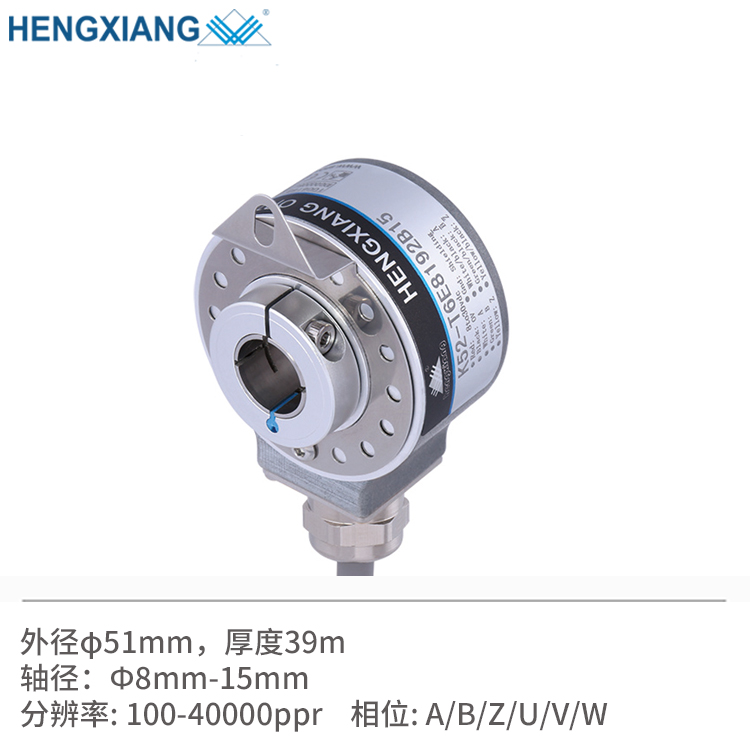

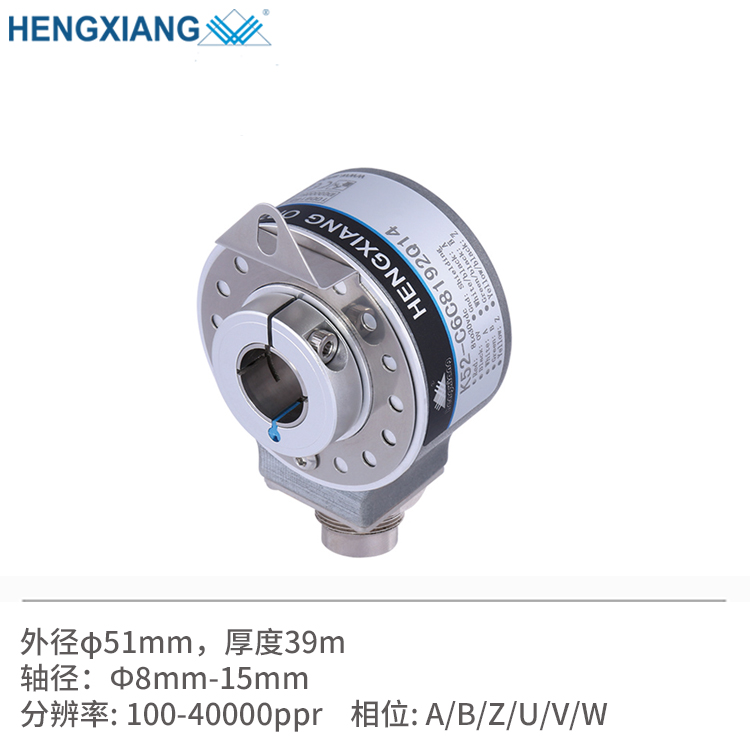

產品介紹：
外形尺寸：外徑Φ51mm,厚度為39mm
軸 徑：Φ12mm(其它軸徑可選Φ8mm;Φ10mm)
分 辨 率：可達23040P/R
電源電壓：可選①DC5V；②DC8V-30V
當前位置：首頁 > 產品展示 > 編碼器 > 伺服編碼器 > 孔徑10-14mm
產品介紹：
外形尺寸：外徑Φ51mm,厚度為39mm
軸 徑：Φ12mm(其它軸徑可選Φ8mm;Φ10mm)
分 辨 率：可達23040P/R
電源電壓：可選①DC5V；②DC8V-30V
| 項目 | 參數 | ||||||
| 外形尺寸 | 外徑: 51mm ;厚度: 39mm ;軸徑: 8mm/10mm/12mm/14mm/15mm | ||||||
| 脈沖 | 1000;1024;1200;1250;1440;2000;2048;2500;2880;3000;3600; 4096;5000;5760;8192;10000；11520；16384；20000；23040 1000/4;1000/6;1000/8;1024/4;1024/6;1024/8;2048/4;2048/6;2048/8; 4096/4;4096/6;4096/8;8192/4;8192/6;8192/8 | ||||||
| 輸出相位 | 相位 A,B,Z,U,V,W | ||||||
| 出線方式 | 電纜線 | ||||||
| 防護等級 | IP50 &IP66 | ||||||
| 線長 | 1000MM | ||||||
| 包裝方式 | 紙盒 | ||||||
| 重量 | 310g | ||||||
| 證書 | CE/ ISO9001 | ||||||
| 輸出類型 | N -集電極開路(NPN) | V-電壓輸出 | F-推拉輸出 | C- 長線驅動(26LS31) & RS422 | E- 長線驅動(7272) | ||
| 電源電壓 | DC+5V±5% & DC8-30V±5% | DC+5V±5% | DC8-30V±5% | ||||
| 消耗電流 | 100mA MAX | 200mA MAX | 100mA MAX | ||||
| 最高響應頻率 | 100KHZ | 200KHZ | 300KHZ | ||||
| 輸出容量 | 輸出電流 | 流入 | ≤30mA | 負載電阻2.2K | ≤30mA | ≤±20mA | ≤±50mA |
| 流出 | - | ≤10mA | |||||
| 輸出電壓 | "H" | - | - | ≥(電源電壓-2.5V) | ≥2.5V | ≥-3V | |
| "L" | ≤0.4V | ≤0.7V(少于20mA) | ≥0.4V(when≤30) | ≤0.5V | ≤1V | ||
| 負載電壓 | ≤DC30V | - | |||||
| 上升下降時間 | 2us以下(導線長2M） | 少于1us(導線2m) | ≤100ns | ||||
| 原點動作 | 低電平有效 | 高電平有效 | 低電平有效 | - | |||
| 啟動轉矩 | 9.8x10-3 N.m(100gf.cm) Max | ||||||
| 慣性力矩 | 6.5x10-6kg.m2 Max | ||||||
| 軸允許力 | 徑向50N; 軸向 30N | ||||||
| 允許最高轉速 | 5000RPM | ||||||
| 環境溫度 | 工作:-20 ～+85°；保存:-25 ～+90° | ||||||
| 環境濕度 | 工作和保存時: 35-85%RH(不結露) | ||||||
| 振動（耐久） | 振幅 1.52mm, 5-55Hz ,三軸方向各2小時 | ||||||
| 沖擊（耐久） | 980m/s2(100G) | ||||||
| 外殼 | 壓鑄鋁合金 | ||||||
| 線長 | 1000mm | ||||||
